中央空调油压差开关内部结构图解，中央空调油压差开关正确设置

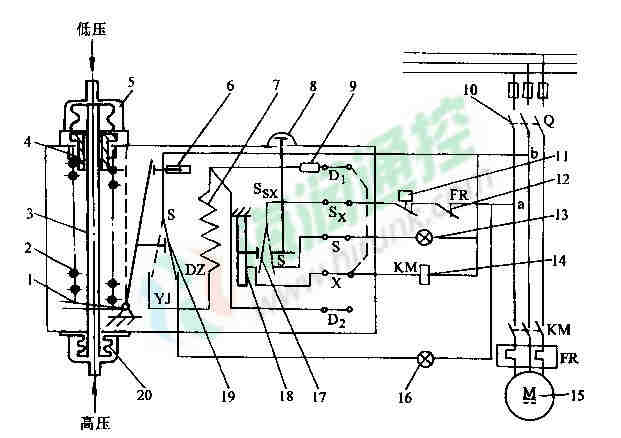

中央空调油压差开关内部结构图

1一杠杆  2一主弹簧  3一顶杆  4一压差调节螺钉  5一低压波纹管  6一实验按钮  7一电加热器 8一手动复位按钮  9一降压按钮(电源为380V时用)  10—压缩机电源开关  11一高低压力控制器

12一热继电器  13一事故信号灯  14一交流接触器线圈  15一压缩机电机  16一正常工作信号灯

17一延时开关   18一双金属片  19一压差开关   20—高压波纹管

中央空调油压差控制器调整方法

1.转动调节轮4改变弹簧3张力，可改变压差调定值。

2.压缩机正常运行时，按下试验按钮6，达到延时时间(60±20s)后应停车。

3.运行时调低滑油压力，压差开关动作时，润滑油压力表和曲轴箱压力表的差值为压差继电器的压差调定值。

中央空调油压差控制器在安装使用

 1.高、低压接口分别接油泵出口油压和曲轴箱低压，切不可接反。

 2.控制器本体应垂直安装，高压口在下，低压口在上。

 3.油压差等于油压表读数与吸气压力表读数的差值，不要误以油压表读数位就是油压差。

 4.油压差的设定值一般调整为0.15 ~ 0.2MPa。

 5.采用热延时的压差控制器，控制器动作过一次后，必须待热元件完全冷却（需5min左右）、手动复位后，才能再次起动使用。
