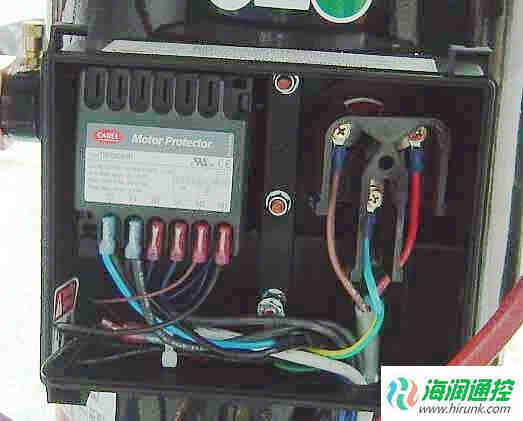

copeland谷轮压缩机保护模块包含一外部电子控制模块，该模块接有4个串联起来嵌入电机绕组的热敏电阻和位于内部涡旋盘排出腔中第5个热敏电阻。如果电机温度或排气温度中任一个超过设定值该模块将跳开并保持30分钟断开。

copeland谷轮压缩机保护模块包含一外部电子控制模块，该模块接有4个串联起来嵌入电机绕组的热敏电阻和位于内部涡旋盘排出腔中第5个热敏电阻。如果电机温度或排气温度中任一个超过设定值该模块将跳开并保持30分钟断开。

注明：将模块电源断开将会使它立刻复位。模块有30分钟延时，以便让涡旋压缩机在达到排气温度限值后冷却下来。立刻再启动压缩机会引起涡旋压缩机内部破坏性温升，为此绝对不要将模块电源和控制回路电压接在一起。由于出现故障时压缩机依靠接触器来切断其电源。

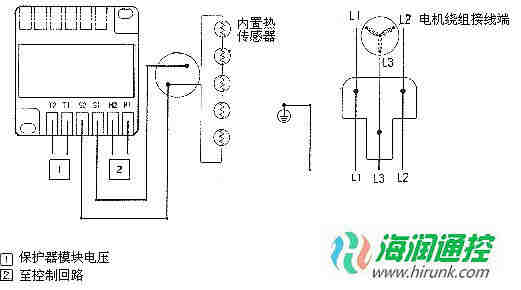

下图是copeland谷轮压缩机保护模块电路接线图：
