螺杆压缩机四段式容调系统由一个容调滑阀、三个常闭电磁阀与一组容调油压活塞组成 ,可调节的范围有 25%、50 %、75 %、100%。

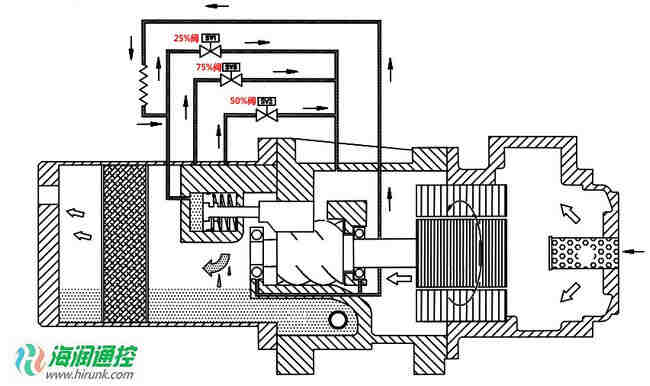

中央空调螺杆压缩机四段容调原理图

中央空调螺杆压缩机四段式容调系统由一个容调滑阀、三个常闭电磁阀与一组容调油压活塞组成 ,可调节的范围有 25%、50%、75%、100%。 其原理系利用油压活塞推动容调滑阀 ，当部分负载时 ，容调滑阀移动将部分制冷剂气体旁通回吸气端，使制冷剂气体流量减少以达到部分负载功能。 当停机时 ，弹簧的力量使活塞复归到起始状态 。压缩机运转时油压开始推动活塞，借着电磁阀的动作，控制油压活塞的定位，而电磁阀则由系统的回水温度开关来控制。 控制容调活塞的油从机壳的储油槽 中 ，以压差方式送入 ，经油过滤器后用 一 支毛细管限流后再送入油压缸。
