例：建筑情况——南京市某办公楼建筑面积为17000m²，空调面积为12750m²，其中大会议室面积500m²，小会议室面积为1200m²，含有新风。

　　地下水情况：地下水温为18℃，可直接进入机组，水源水应回灌。请根据以上情况，确定机组型号及相应的参数。

　　A.计算冷负荷

　　a.按空调冷负荷法估算：

　　大会议室500x358=1790000W=179kW

　　小会议室：1200X235=282000=282kW

　　办公区：11050X151＝1668550＝1669kW

　　合计：179十282＋1669=2130W

　　选主机时负荷：2130X0.75＝1598kW

　　b.按建筑面积法估算：

　　17000X92=1564000W＝1564kW

　　c.由1）、2)计算结果，冷负荷按1600kW计算。

　　B.计算热负荷

　　按空调热负荷法计算：

　　17000X60=1020000W=1020kW

　　C.初选定机组型号及台数

　　根据冷负荷1600kW，初选两台GSHP82O型机组。单台机组在18℃，冷冻供回水温度为7～14℃时，制冷量为816.6kW，两台合计为1633.2kW，符合要求。

　　D.确定机组型号：

　　总热负荷为1020kW，GSHP820型机组在18℃，供回水温度52～42℃时,制热量为952kW,符合要求。

　　E.最后确定为两台GSHP820型机组，其中，夏季制冷时，采用两台机组，冬季制热时，采用一台机组，需调峰时两台机组可同时运行。其具体参数见表4－12。

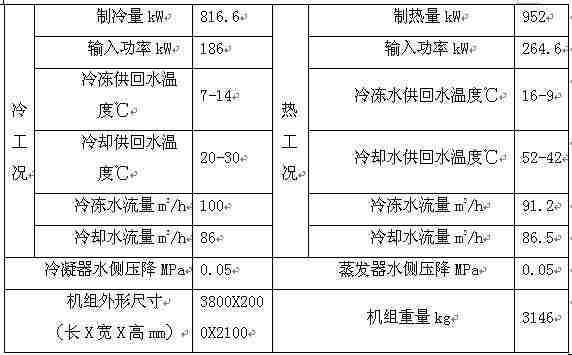

　　GSHP820型机组性能参数表





　　四、水源热泵中央空调系统水量计算

　　1.夏季水源热泵中央空调系统水量的计算：

　　根据热力学定律，可以从以下公式中获得水源水量和冷冻水量。

　　Gr＝0.86（QL＋N）／△TY

　　GL＝0.86QL/△TL

　　式中：Gr：水源水量，m3/h

　　GL：冷冻水量，m3/h

　　QL：水源中央空调系统主机制冷量，kW

　　N：水源中央空调主机电功率，kW

　　△TY：水源水进出水源中央空调主机温差，℃

　　△TL：冷冻水进出水源中央空调主机温度，℃

　　2.冬季水源热泵中央空调系统水量的计算：

　　根据热力学定律，亦可得冬季时的水源水量和热水量，从以下公式中便可获得。

　　GY＝0．86（QL-N）／△TY

　　Gr＝0．86Qr/△Tr

　　式中：GY：水源水量，m3/h

　　Gr：热水水量，m3/h

　　Qr：水源中央空调系统主机制热量，kW

　　N：水源中央空调主机电功率，kW

　　△TY：水源水进出水源中央空调主机温差，℃

　　△TL：冷冻水进出水源中央空调主机温度，℃
