当水源水量受到限制，或者冬季水源水温小于10℃，或者夏季水源水温大于40℃，或者不满足冬季供热需求，或者不满足夏季供冷需求，或者两者都不满足时，也就是说，当建筑物在最热、最冷的天气峰时，负荷过大时，我们建议采用如下方式来解决：

　　（l）采用辅助电热（锅炉辅助加热）方式

　　A.辅助电加热示意图见图4－7。





　　B.运行方式





　　C.辅助电热方式特点

　　a.解决了冬季峰时负荷过大，水源水温不够的问题

　　b.控制较复杂

　　c.可靠性高

　　d.初投资较小

　　（2）采用辅助冷却塔方式

　　A.辅助冷却塔示意图见图4－8。





　　B.运行方式





　　C.辅助冷却塔方式特点

　　a.解决了夏季水源水温度过高，水量不够或夏季高峰时负荷过大的特点

　　b．控制较复杂

　　c．可靠性高

　　d．初投资较小

　　三、负荷估算及机组选型

　　1.空调负荷估算

　　1.1.空调冷负荷估算

　　（1）冷负荷估算

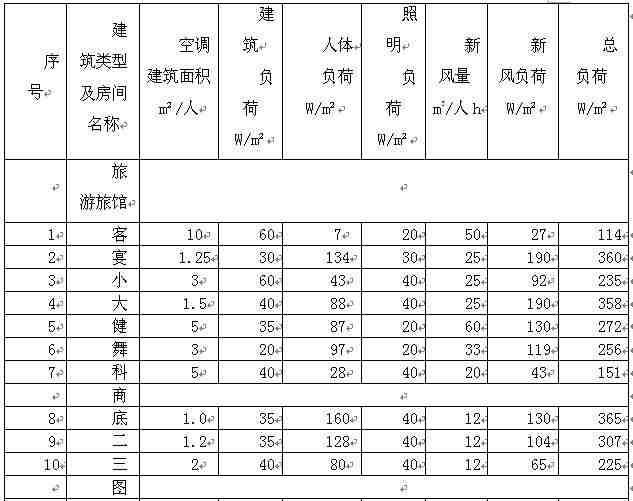

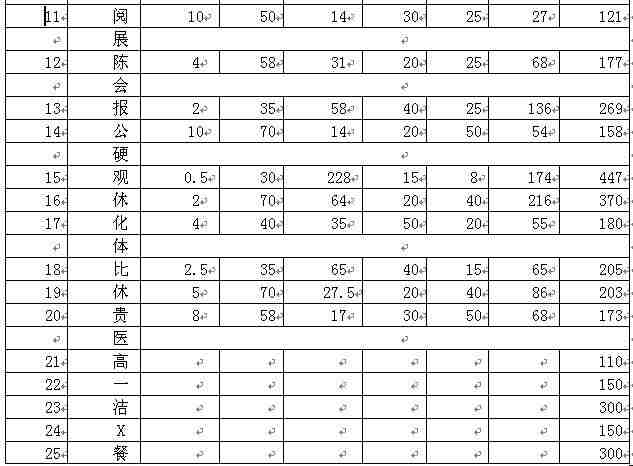

　　A.空调冷负荷法估算冷指标，见表4-9

　　空调冷负荷法估算冷指标（W/m²空调面积）









  注：本表为最大负荷，再求建筑总冷负荷时，应考虑空调房间同时使用系数0.7-0.9

　　B.按建筑面积冷指标进行估算





　　建筑面积冷指标

　　2）.按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。

　　3）.由于地区差异较大，上述指标以北京地区为准。南方地区可按上限采取。





　　1.2.热负荷估算

　　（l）按建筑面积热指标进行估算

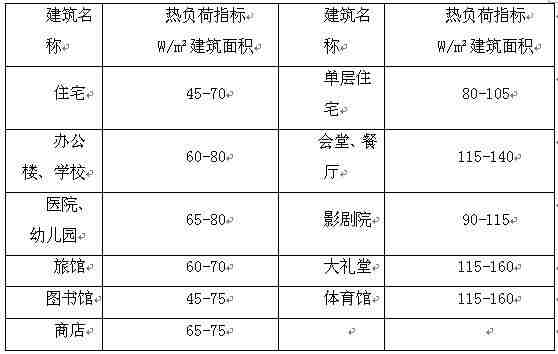

　　建筑面积热指标

　　（2）窗墙比公式法：

　　q=(7a+1.7)W/F(tn-tw)W/m²

　　式中：q—建筑物的供热指标，W/m²

　　a—外窗面积与外墙面积（包括窗）之比

　　W—外墙总面积（包括窗），m²

　　F—总建筑面积，m²

　　tn—室内供暖设计温度，℃

　　tw—室外供暖设计温度，℃

　　（3）冷热负荷说明

　　A.以上估算的冷热负荷指标，是按2000年10月1日以前执行的《民用建筑节能设计标准》进行估算的。

　　B.新的《民用建筑节能设计标准》，自2000年10月1实施执行，其冷热负荷指标，应参照有关的标准。

　　2.水源热泵中央空调机组选型

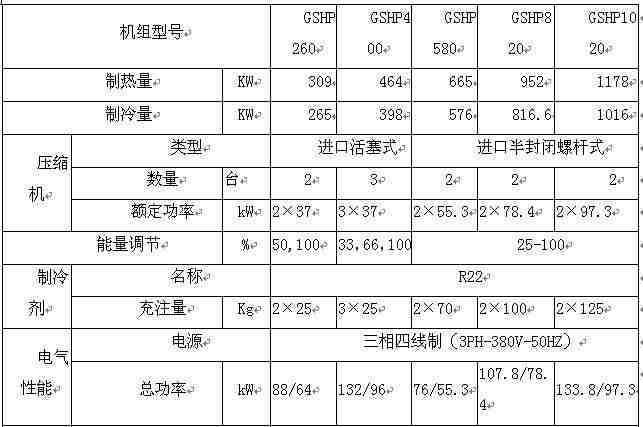

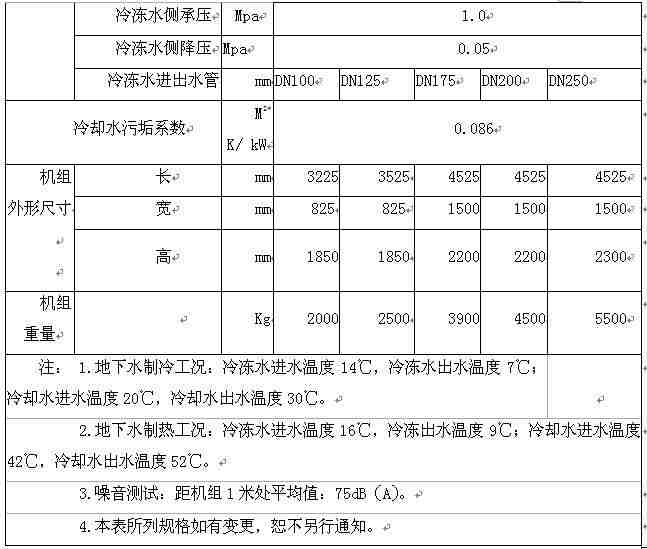

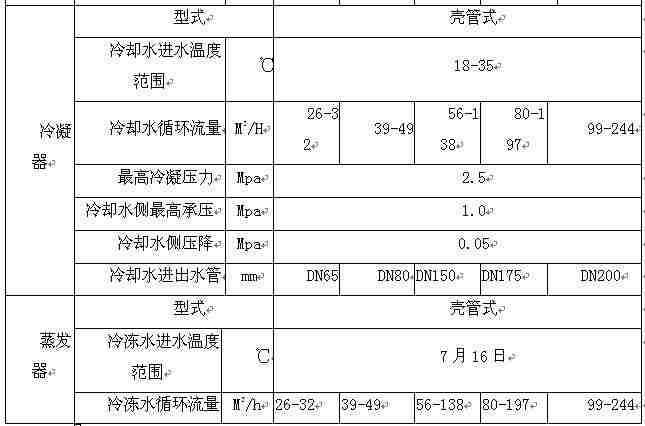

　　1.机组性能表：

　　在下列表格中，列出了机组的冷冻水，冷却水的供回水温度及在以上温度下的机组制冷量、制热量和输入功率。

　　机组性能表，见表4－11。













　　（1）机组选型步骤

　　A.估算或计算冷负荷

　　通过4.3.1节1中估算法进行估算总冷负荷，或通过有关的负荷计算法进行计算。

　　B.估算或计算热负荷

　　通过4.3.1节2中的估算法进行估算总热负荷，或通过有关的负荷计算法进行计算。

　　C.初定机组型号

　　根据总冷负荷，及表4－14，初次选定机组型号及台数。

　　D.确定机组型号

　　根据总热负荷及表4－15，校核初定的机组型号及台数。并确定机组型号。

　　（2）机组选型案例
